Meclado alfanumérico tipo ATM B930 (SDI2)

Número de pedido: B930

El Teclado alfanumérico tipo ATM B930 (SDI2) es un dispositivo compatible con el bus SDI2. Todos los teclados tienen opciones regulables, como por ejemplo el volumen y el brillo de la visualización. El B930 muestra mensajes del sistema de cinco líneas para todas las áreas.

Para uso comercial, instale el teclado en las entradas del edificio y los sectores con acceso ilimitado. Al montar un teclado cerca de las puertas exteriores de hoteles o vestíbulos de negocios es posible que la gente identifique el tipo de emergencia y su
ubicación.

Para uso residencial, instale el teclado cerca de las entradas principales y traseras de la vivienda. Instale teclados adicionales en la cocina o en la habitación.

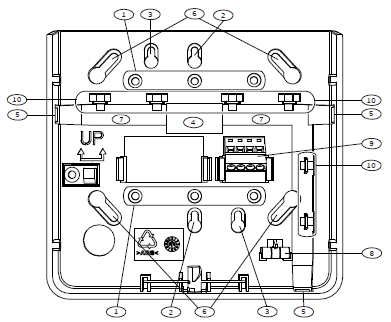

Diagrama del B930:

1.- Agujeros de montaje en pared.

2 - Agujeros de caja única.

3.- Agujeros de caja doble.

4 - Abertura de alambre.

5 - Aberturas para cables de montaje en superficie.

6 - Agujeros de caja de pandillas (3-4 in).

7 - Canal de alambre de montaje en superficie.

8 - Nivel de burbuja.

9 - Bloque de terminales de cableado SDI2.

10 - Postes de amarre de alambre.

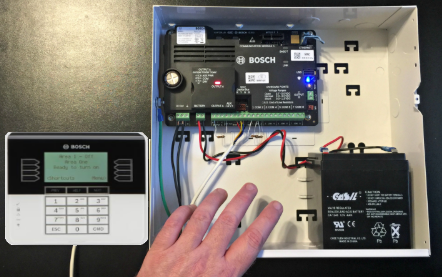

B930 Instalado:
